移模臂

當您使用起重機或叉架昇降機作模具更換時，共有三種不同的型式設計，包括 RC ( 移動式 )、 RD ( 折下式 ) 與 RE/RF ( 旋轉式 ) 系列，可供選用移模臂使用，可以使模具更容易的移到沖床台盤確實位置。

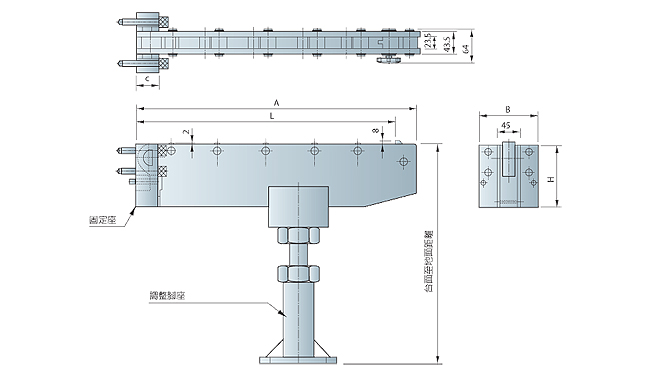

RC ( 移動式 ) 移模臂 - 輕、中負荷

型號 模具引出長 (L)
 最大荷重 (kg) 全長 (A)
RC-500-800 500 800 550
RC-500-1250 500 1250 550
RC-500-1600 500 1600 550
RC-700-600 700 600 750
RC-700-1000 700 1000 750
RC-800-800 800 800 850
RC-800-1600 800 1600 850
RC-800-2000 800 2000 850
RC-900-900 900 900 950
RC-1000-1600 1000 1600 1050
型號 固定座
 個 安裝尺寸

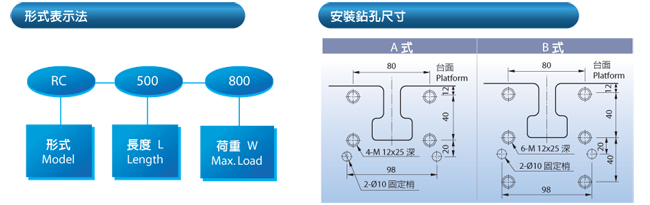

 固定座型式
  B C H
RC-500-800 115 46 120 5 A 式 RC-120
RC-500-1250 115 46 160 5 A 式 RC-160
RC-500-1600 115 50 200 5 B 式 RC-200
RC-700-600 115 46 120 7 A 式 RC-120
RC-700-1000 115 46 160 7 A 式 RC-160
RC-800-800 115 46 160 8 A 式 RC-160
RC-800-1600 115 50 200
 8 B 式 RC-200
RC-800-2000 115 50 240 8 B 式 RC-240
RC-900-900 115 50 200 10 B 式 RC-200
RC-1000-1600 115 50 200 10 B 式 RC-200

RC ( 移動式 ) 移模臂 - 重負荷

型號
 模具引出長 (L)
 最大荷重 (kg) 全長 (A)
RC-1200-2500 1200 2500 1250
RC-1300-2500 1300 2500 1350
RC-1400-2500 1400 2500 1450
RC-1500-2500 1500 2500 1550
RC-1600-2500 1600 2500 1650
RC-1700-2500 1700 2500 1750
型號
 固定座
 個 安裝尺寸
 固定座型式
  B C H
RC-1200-2500 115 45 120 14 A 式 RC-120
RC-1300-2500 115 45 120 15 A 式 RC-120
RC-1400-2500 115 45 120 17 A 式 RC-120
RC-1500-2500 115 45 120 18 A 式 RC-120
RC-1600-2500 115 45 120 19 A 式 RC-120
RC-1700-2500 115 45 120 20 A 式 RC-120

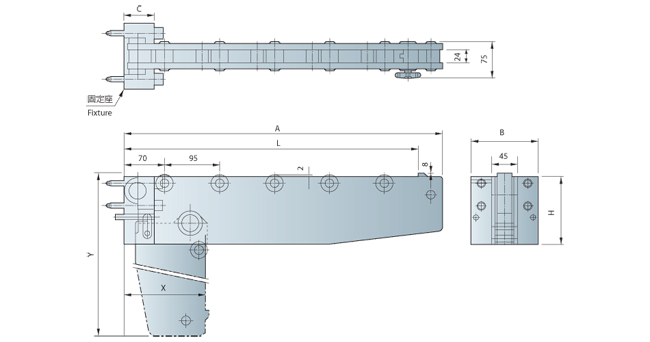

RD ( 折下式 ) 移模臂

型號
 模具引出長 (L)
 最大荷重 (kg) 全長 (A)
RD-500-800 500 800 550
RD-500-1250 500 1250 550
RD-500-1600 500 1600 550
RD-700-600 700 600 750
RD-700-1000 700 1000 750
RD-800-800 800 800 850
RD-800-1600 800 1600 850
RD-800-2000 800 2000 850
RD-900-900 900 900 950
RD-1000-1600 1000 1600 1050
型號
 固定座
 個 安裝尺寸
 拆下時尺寸
  B C H
RD-500-800 115 52 120 5 A 式 140 620
RD-500-1250 115 52 160 5 A 式 180 660
RD-500-1600 115 52 200 5 B 式 220 700
RD-700-600 115 52 120 7 A 式 140 820
RD-700-1000 115 52 120 7 A 式 180 860
RD-800-800 115 52 160 8 A 式 180 960
RD-800-1600 115 52 200 8 B 式 220 1000
RD-800-2000 115 52 240 8 B 式 260 1040
RD-900-900 115 52 200 9 B 式 220 1100
RD-1000-1600 115 52 200 10 B 式 220 1200

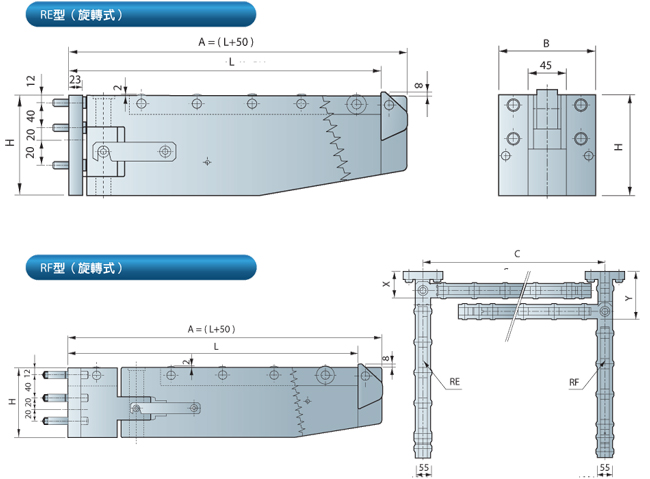

RE/RF ( 旋轉式 ) 移模臂

型號 模具引出長 (L)
 最大荷重 (kg) 全長 (A)
RE.RF-500-800 500 800 550
RE.RF-500-1250 500 1250 550
RE.RF-700-600 700 600 750
RE.RF-700-1600 700 1600 750
RE.RF-800-800 800 800 850
RE.RF-800-1600 800 1600 850
RE.RF-500-1600 500 1600 550
RE.RF-900-900 900 900 950
型號 固定座
 個 安裝尺寸
  C B H
RE.RF-500-800 525 115 120 5 A 式
RE.RF-500-1250 525 115 160 5 A 式
RE.RF-700-600 725 115 120 7 A 式
RE.RF-700-1600 725 115 200 7 B 式
RE.RF-800-800 825 115 160 8 A 式
RE.RF-800-1600 825 115 200 8 B 式
RE.RF-500-1600 525 115 200 5 B 式
RE.RF-900-900 925 115 200 9 B 式
