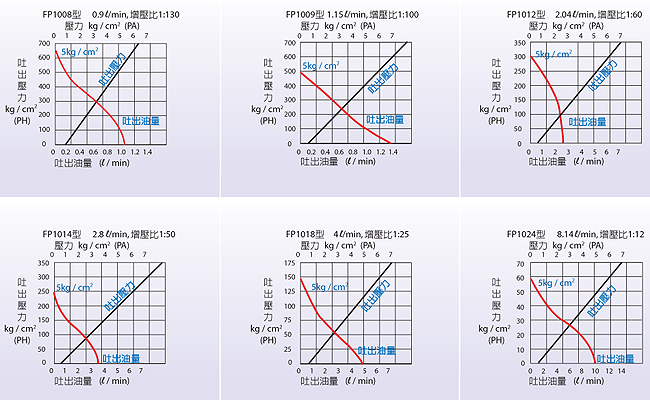

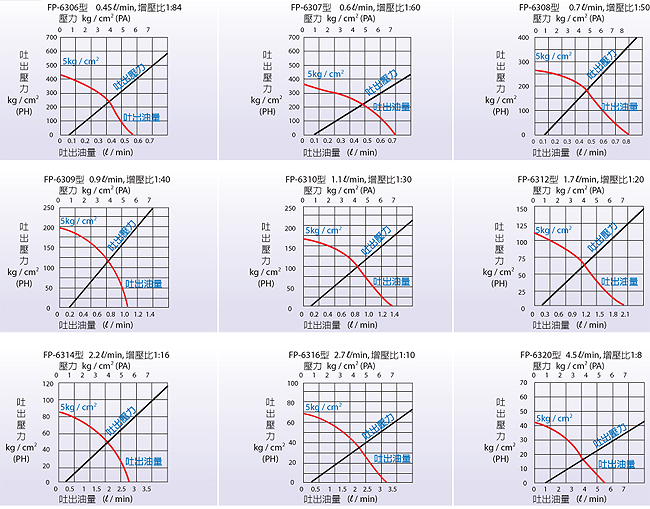

油壓流量表

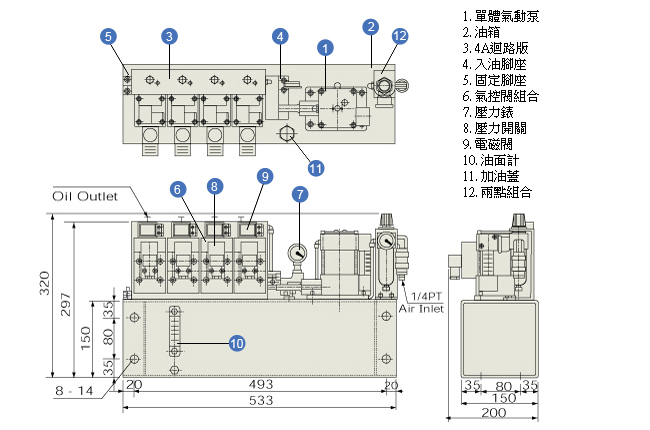

氣動泵部位名稱示意圖
規格表

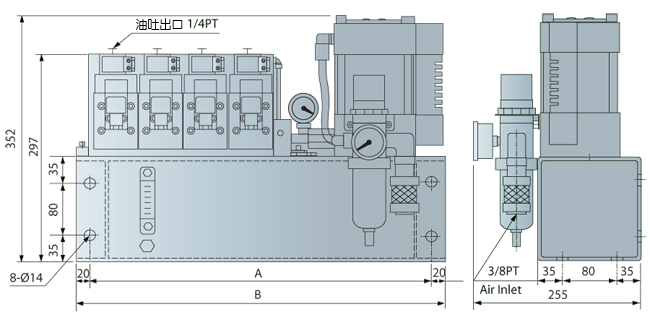

FP63 氣動油壓動力
| 型號 | 迴路數 | A | B | 油箱全油量  |
||
| FP63口 口 U | 1 | 353 | 393 | 6 | ||
| FP63口 口 U | 2 | 353 | 393 | 6 | ||
| FP63口 口 U | 3 | 423 | 463 | 7.5 | ||
| FP63口 口 U | 4 | 493 | 533 | 9 | ||
| 型號 | 油箱全油量 | 重量 KG | 使用油 |
| FP63口 口 U | 4.7 | 23 | ISO VG32-VG68 |
| FP63口 口 U | 4.7 | 27 | ISO VG32-VG68 |
| FP63口 口 U | 5.9 | 35 | ISO VG32-VG68 |
| FP63口 口 U | 7.1 | 43 | ISO VG32-VG68 |
| 驅動流體 | 空氣 |
| 空氣使用壓力範圍 | 2~6 kg / c㎡ (2~6bar) |
| 使用溫度範圍 | - 5°~60° C |
| 使用油 | Standard hydraulic oil ( ISO VG32-VG68 ) |
| 單一重量 | 4 kg |
| （1） 空氣消耗量為 MAX=0.35Nm3/ min. （2） 須大流量請指示說明。 （3） 為品質不斷改良，使用前煩請電話查詢確認。 |
|

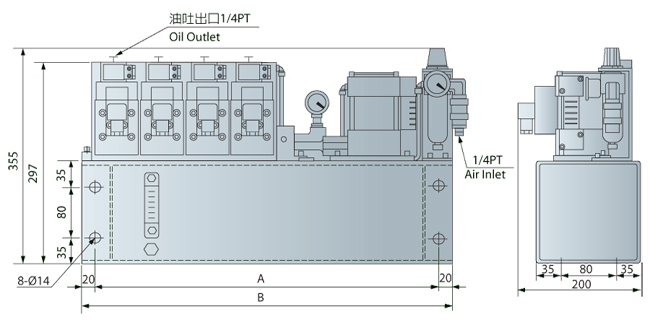

FP100 氣動油壓動力
| 型號 | 迴路數 | A | B | 油箱全油量 |
| FP10口 口 U | 1 | 353 | 393 | 6 |
| FP10口 口 U | 2 | 353 | 393 | 6 |
| FP10口 口 U | 3 | 423 | 463 | 7.5 |
| FP10口 口 U | 4 | 493 | 533 | 9 |
| 型號 |
可用容量 |
重量 KG |
使用油 |
| FP10口口U | 3.8 | 30 | ISO VG32-VG68 |
| FP10口口U | 3.8 | 34 | ISO VG32-VG68 |
| FP10口口U | 4.8 | 42 | ISO VG32-VG68 |
| FP10口口U | 5.8 | 50 | ISO VG32-VG68 |
| 驅動流體 | 空氣 |
| 空氣使用壓力範圍 | 2~6 kg / c㎡ (2~6bar) |
| 使用溫度範圍 | - 5°~60° C |
| 使用油 | ISO VG32-VG68 |
| 單一重量 | 11kg |
| （1） 空氣消耗量為 MAX=0.8Nm3/ min. （2） 須大流量請指示說明。 （3） 為品質不斷改良，使用前煩請電話查詢確認。 |
|
