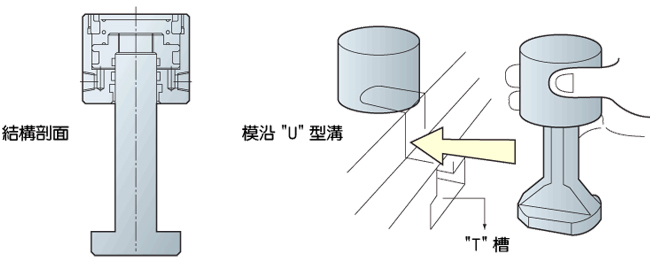

此型夾模器有節省空間的好處，但模沿須有 "U" 型溝供其夾持，其底部被製成適合在台盤 "T" 型槽滑動。
規格表
| 型號 | 單位 | TX-1 | TX-2 | TX-4 | TX-6 |
| 夾持力( 於油壓 250 kgf/cm2 ) | tons | 1 | 2 | 4 | 6.3 |
| 全部行程 (X) | mm | 5 | 8 | 8 | 8 |
| 夾模行程 (Y) | mm | 3 | 4 | 3 | 3 |
| 安全行程 (Z) | mm | 2 | 4 | 5 | 5 |
| 夾模器缸體容量 ( 全行程 ) | cc | 2.7 | 6.5 | 13 | 21 |
| * 註：安全行程為全部行程與夾模行程之差值，為特別的安全預留量。 | |||||
| 型號 | 單位 | TX-10 | TX-16 | TX-25 |
| 夾持力( 於油壓 250 kgf/cm2 ) | tons | 10 | 16 | 25 |
| 全部行程 (X) | mm | 8 | 8 | 8 |
| 夾模行程 (Y) | mm | 3 | 3 | 3 |
| 安全行程 (Z) | mm | 5 | 5 | 5 |
| 夾模器缸體容量 ( 全行程 ) | cc | 32 | 54 | 84 |
| * 註：安全行程為全部行程與夾模行程之差值，為特別的安全預留量。 | ||||

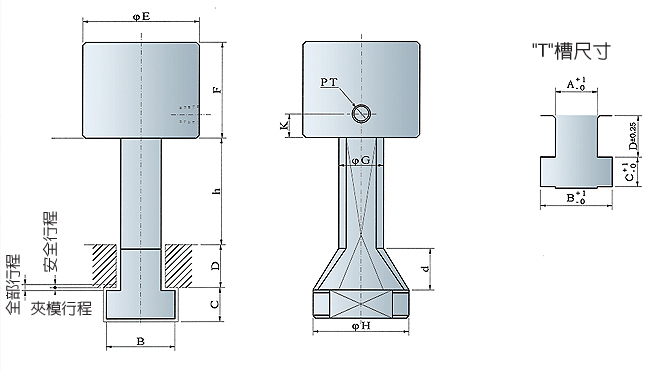

外型尺寸
| 型號 | E | F | G | H | K | MIN. |
PT |
| TX-1 | 38 | 37.5 | 14 | 35 | 11 | 8 | 1/8 |
| TX-2 | 53 | 52.5 | 18 | 38 | 12 | 8 | 1/8 |
| TX-4 | 68 | 61.5 | 25 | 59 | 15 | 10 | 1/4 |
| TX-6 | 78 | 68 | 30 | 59 | 16 | 14 | 1/4 |
| TX-10 | 98 | 71 | 40 | 79 | 16 | 17 | 1/4 |
| TX-16 | 127 | 78.5 | 50 | 88 | 16 | 20 | 1/4 |
| TX-25 | 148 | 100 | 60 | 98 | 15 | 23 | 1/4 |
| * 模厚建議：25、30、35、40、45、50、55、60 mm * 註：模沿厚度 (h) 及 T 槽 ( A.B.C.D. ) 尺寸如為既有 （ 特殊 ） 尺寸，請於訂購時確認之。 |
|||||||
| 型號 | A | B | C | D | 選用泵浦 |
| TX-1 | 22 | 37 | 16 | 24 | FP6308U-口-口 |
| TX-2 | 22 | 37 | 16 | 24 | FP6308U-口-口 |
| TX-4 | 22 | 37 | 16 | 24 | FP6308U-口-口 |
| TX-6 | 28 | 48 | 20 | 28 | FP6308U-口-口 |
| TX-10 | 28 | 48 | 20 | 28 | FP1014U-口-口 |
| TX-16 | 28 | 48 | 23 | 28 | FP1014U-口-口 |
| TX-25 | 36 | 56 | 25 | 28 | FP1014U-口-口 |
| * 模厚建議：25、30、35、40、45、50、55、60 mm * 註：模沿厚度 (h) 及 T 槽 ( A.B.C.D. ) 尺寸如為既有 （ 特殊 ） 尺寸，請於訂購時確認之。 |
|||||
