夾模器

此型夾模器具以槓桿原理作用，夾持模沿，並不需 "U" 溝因此有更寬廣的適用範圍。

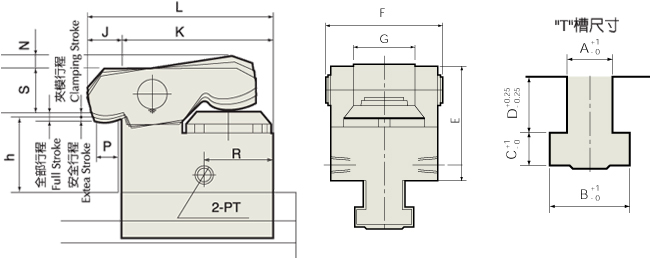

TY 外型尺寸

型號 MIN. E F G J K L
TY-1 49.5 46 20 15 58 73
TY-2 59 65 28 22 85 107
TY-4 85 87 40 30 120 150
TY-6 94 97 44 34.5 133 167.5
TY-10 105 110 50 30 165 195
TY-16 120 125 60 35 200 235
TY-25 133 155 73 35 240 275
型號 MAX. N P R MIN. S PT MIN. C
TY-1 10 10 19 16.5 1/8 7
TY-2 10 12.5 48 27 1/8 9.5
TY-4 10 16 58 33 1/4 12
TY-6 11 20 68 40 1/4 14
TY-10 11 20 82 53 1/4 16.5
TY-16 12 20 96 67 1/4 19
TY-25 13 20 110 81 1/4 22
型號 A B C D Power Unit 型號s
TY-1 22 37 16 24 FP6308U-口-口
TY-2 22 37 16 24 FP6308U-口-口
TY-4 22 37 16 24 FP6308U-口-口
TY-6 28 48 20 28 FP6308U-口-口
TY-10 28 48 20 28 FP1014U-口-口
TY-16 28 48 23 28 FP1014U-口-口
TY-25 36 56 25 28 FP1014U-口-口

TY-B 外型尺寸

型號 TY-2B TY-4B TY-6B
A 15 15 28.5
B 50 72 76
C 12 18 25
MIN.E 59 85 94
F 80 110 120
G 28 40 44
M 100 135 150
J 22 30 34.5
K 85 120 133
L 107 150 167.5
N 10 10 11
MIN.S 27 33 40
P M10X25L Screw M12X40L Screw M16X50L Screw
* 模沿厚度 (h) 為規格化後得尺寸．請於模具製作時．配合此部位的規格。
* T槽尺寸亦為規格化重要部位尺寸．請於台盤承認圖中．參照表例尺寸規格 (A) (B) (C) (D) 加以標註。
* T槽尺寸如無特殊尺寸．請另行標明指定。

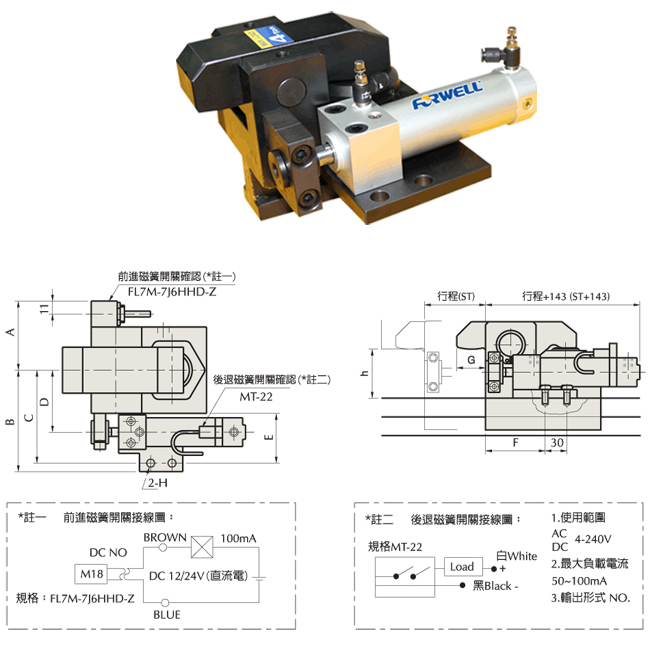

TY-C 外型尺寸

型號  TY-2C TY-4C
A 51 62
B 93 104
C 86 97
D 54 65
E 57 57
F 82 82
G 22 30
H
( 深 of plate screw)		 M10×25L:
Ø8.6 鑽 ×25 深 		M10×25L:
Ø8.6 鑽 ×25 深
氣缸規格 MB32 * 行程 MB32 * 行程
型號  TY-6C TY-10C
A 67 77
B 127 132
C 115 120
D 75 80
E 70 70
F 85 85
G 30 30
H
( 螺絲台盤攻牙深度 )		 M12×25L:
Ø10.3 鑽 ×25 深 		M12×25L:
Ø10.3 鑽 ×25 深
氣缸規格 MB40 * 行程 MB40 * 行程
型號  TY-16C TY-25C
A 82 94.5
B 142 154.5
C 130 142.5
D 90 102.5
E 70 70
F 85 85
G 35 35
H
( 螺絲台盤攻牙深度 )		 M12×25L:
Ø10.3 鑽 ×25 深 		M12×25L:
Ø10.3 鑽 ×25 深
氣缸規格 MB40 * 行程 MB40 * 行程
