举模器

DL 型油压式举模器，以油压方式举模，有强力举模能力，适合模具重量变化差异大时使用。

DR 型弹簧式举模器

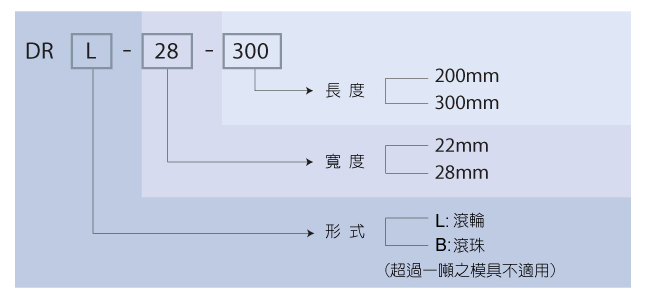

DR 型举模器可藉由填隙片的增减，很容易的适用不同尺寸的 "T" 型槽或 "U" 型槽。其基本长度有 200 mm 与 300 mm 两种尺寸，经过搭配使用，可产生每 100 mm的总度变化。

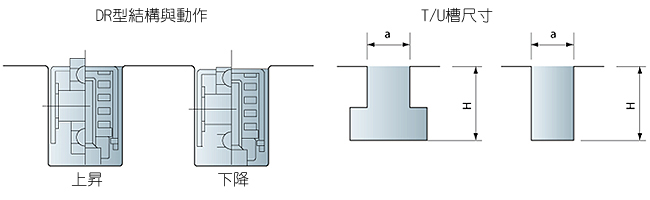

DR 图示

型号	a	H
DR-22	22	33-43
DR-28	28	45-58

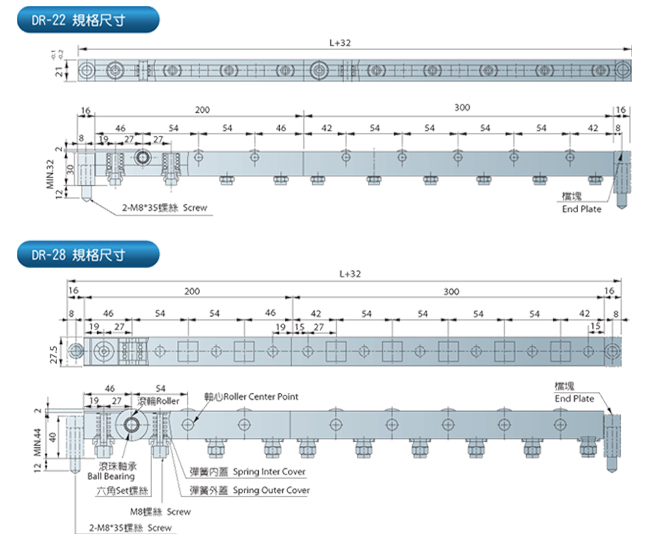

DR 型基本尺寸特性

基本型式	宽度 (mm)	长度 (mm)	弹簧数量 (pcs)	单一弹簧举模力 (kgf)
DRL-22-200/DRB22-200	22	200	4	37.5
DRL-22-300/DRB22-300	22	300	6	37.5
DRL-28-200/DRB28-200	28	200	4	75
DRL-28-300/DRB28-300	28	300	6	75

单一举模器最大举模力 ( kgf )

mm kgf 型号	200	300	400	500	600	700	800	900	1000
DR-22	150	225	300	375	450	525	600	675	750
DR-28	300	450	600	750	900	1050	1200	1350	1500

单一举模器最大举模力 ( kgf )

mm kgf 型号	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
DR-22	825	900	975	1050	1125	1200	1275	1350	1425	1500
DR-28	1650	1800	1950	2100	2250	2400	2550	2700	2850	3000

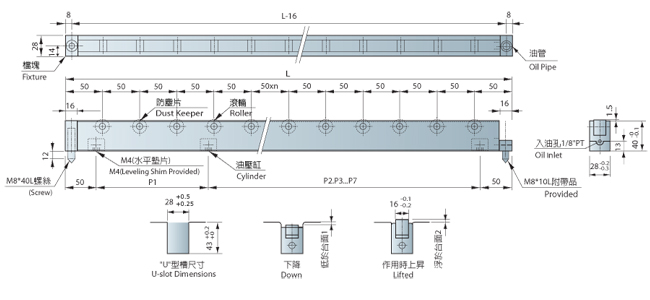

DL 型油压式举模器（滚轮型）

DL 型油压式举模器，以油压方式举模，有强力举模能力，适合模具重量变化差异大时使用。

DL-28

型号	总长度	滚轮数	载模能力	油压缸 (kg)
				丁数	举模力
DL-28-400	400	7	560	2	1000
DL-28-500	500	9	720	3	1500
DL-28-600	600	11	880	4	2000
DL-28-700	700	13	1040	4	2000
DL-28-800	800	15	1200	5	2500
DL-28-900	900	17	1360	5	2500
DL-28-1000	1000	19	1520	6	3000
DL-28-1100	1100	21	1680	6	3000
DL-28-1200	1200	23	1840	7	3500
DL-28-1300	1300	25	2000	7	3500
DL-28-1400	1400	27	2160	8	4000
DL-28-1500	1500	29	2320	8	4000

型号	油压缸距离 (mm)
	P1	P2	P3	P4	P5	P6	P7
DL-28-400	300
DL-28-500	90	310
DL-28-600	100	340	60
DL-28-700	150	350	100
DL-28-800	95	95	390	120
DL-28-900	110	110	410	170
DL-28-1000	130	130	420	110	110
DL-28-1100	150	150	460	120	120
DL-28-1200	100	150	150	200	200	200
DL-28-1300	150	150	300	300	150	150
DL-28-1400	100	100	150	150	200	250	350
DL-28-1500	100	100	150	150	200	350	350

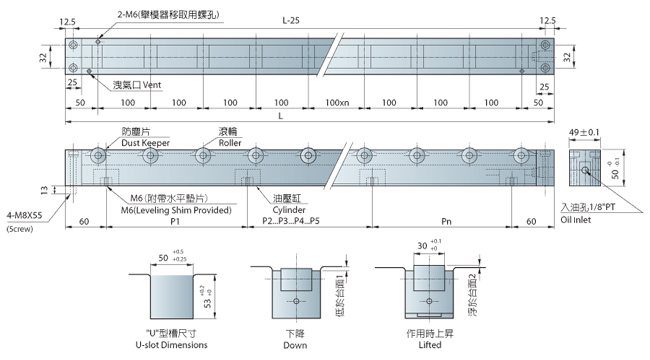

DL-50

型号	总长度	滚轮数	载模能力	油压缸 (kg)
				丁数	举模力
DL-50-400	400	4	800	2	2200
DL-50-500	500	5	1000	3	3300
DL-50-600	600	6	1200	4	4400
DL-50-700	700	7	1400	4	4400
DL-50-800	800	8	1600	4	4400
DL-50-900	900	9	1800	4	4400
DL-50-1000	1000	10	2000	5	5500
DL-50-1100	1100	11	2200	5	5500
DL-50-1200	1200	12	2400	5	5500
DL-50-1300	1300	13	2600	6	6600
DL-50-1400	1400	14	2800	6	6600
DL-50-1500	1500	15	3000	7	7700
DL-50-1600	1600	16	3200	7	7700
DL-50-1700	1700	17	3400	8	8800
DL-50-1800	1800	18	3600	8	8800

型号	油压缸距离 (mm)
	P1	P2	P3	P4	P5	P6	P7
DL-50-400	280
DL-50-500	90	290
DL-50-600	90	330	60
DL-50-700	140	340	100
DL-50-800	170	390	120
DL-50-900	210	400	170
DL-50-1000	125	125	410	220
DL-50-1100	150	150	400	280
DL-50-1200	150	150	400	380
DL-50-1300	150	150	200	400	280
DL-50-1400	150	150	200	400	380
DL-50-1500	150	150	200	300	300	280
DL-50-1600	100	150	250	400	300	280
DL-50-1700	100	100	150	250	300	300	380
DL-50-1800	100	100	150	250	300	300	480

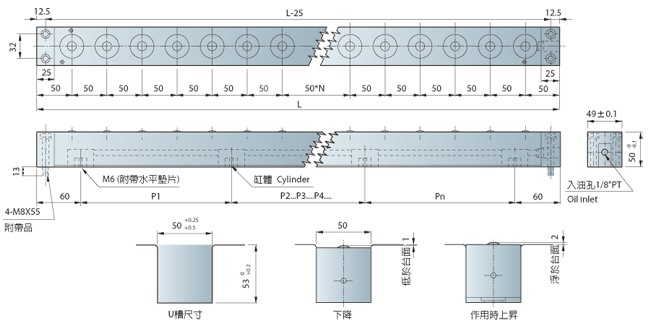

DB 型油压式举模器（滚珠型）

DB 型油压式举模器，利用万向滚珠的方式，适合前后左右移动模具时使用。

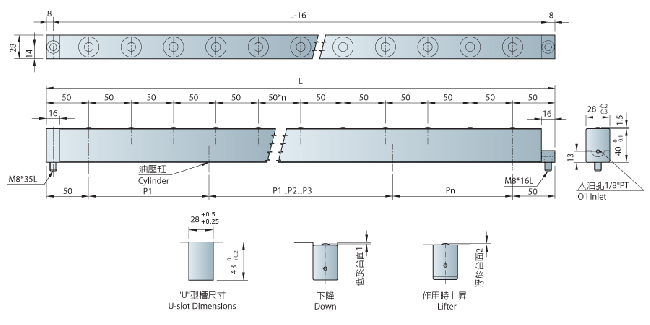

DB-28 ( DB-28 适用于模具重量 800 kg 以下 )

型号	总长度	滚珠数	油压缸 (kg)
			丁数	举模力
DB-28-400	400	7	2	1000
DB-28-500	500	9	3	1500
DB-28-600	600	11	4	2000
DB-28-700	700	13	4	2000
DB-28-800	800	15	5	2500
DB-28-900	900	17	5	2500
DB-28-1000	1000	19	6	3000
DB-28-1100	1100	21	6	3000
DB-28-1200	1200	23	7	3500
DB-28-1300	1300	25	7	3500
DB-28-1400	1400	27	8	4000
DB-28-1500	1500	29	8	4000
注: 订购时，如有下料孔请附台盘图。

型号	油压缸距离 (mm)
	P1	P2	P3	P4	P5	P6	P7
DB-28-400	300
DB-28-500	90	310
DB-28-600	100	340	60
DB-28-700	150	350	100
DB-28-800	95	95	390	120
DB-28-900	110	110	410	170
DB-28-1000	130	130	420	110	110
DB-28-1100	120	120	460	150	150
DB-28-1200	300	200	200	150	150	100
DB-28-1300	150	150	300	300	150	150
DB-28-1400	350	250	200	150	150	100	100
DB-28-1500	350	350	200	150	150	100	100
注: 订购时，如有下料孔请附台盘图。

DB-50 ( DB-50 适用于模具重量 800 ~ 1500 kg 以上 )

型号	总长度	滚珠数	油压缸 (kg)
			丁数	举模力
DB-50-400	400	7	2	2200
DB-50-500	500	9	3	3300
DB-50-600	600	11	4	4400
DB-50-700	700	13	4	4400
DB-50-800	800	15	4	4400
DB-50-900	900	17	4	4400
DB-50-1000	1000	19	5	5500
DB-50-1100	1100	21	5	5500
DB-50-1200	1200	23	5	5500
DB-50-1300	1300	25	6	6600
DB-50-1400	1400	27	6	6600
DB-50-1500	1500	29	7	7700
DB-50-1600	1600	31	7	7700
DB-50-1700	1700	33	8	8800
DB-50-1800	1800	35	8	8800
注: 订购时，如有下料孔请附台盘图。

型号	油压缸距离 (mm)
	P1	P2	P3	P4	P5	P6	P7
DB-50-400	280
DB-50-500	90	290
DB-50-600	90	330	60
DB-50-700	140	340	100
DB-50-800	170	390	120
DB-50-900	210	400	170
DB-50-1000	125	125	410	220
DB-50-1100	150	150	400	280
DB-50-1200	150	150	400	380
DB-50-1300	150	150	200	400	280
DB-50-1400	150	150	200	400	380
DB-50-1500	150	150	200	300	300	280
DB-50-1600	100	150	250	400	300	280
DB-50-1700	100	100	150	250	300	300	380
DB-50-1800	100	100	150	250	300	300	480
注: 订购时，如有下料孔请附台盘图。

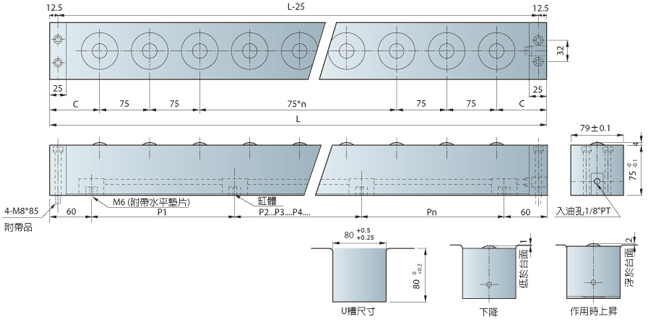

DB-80 ( DB-80 适用于模具重量 1500 kg 以上)

型号	总长度	滚珠数	载模能力	油压缸 (kg)
	L			丁数	举模力
DB-80-400	400	4	800	3	4400
DB-80-500	500	6	1200	3	4400
DB-80-600	600	7	1400	4	6600
DB-80-700	700	8	1600	4	6600
DB-80-800	800	10	2000	6	8800
DB-80-900	900	11	2200	6	8800
DB-80-1000	1000	12	2400	6	11000
DB-80-1100	1100	14	2800	8	11000
DB-80-1200	1200	15	3000	8	11000
DB-80-1300	1300	16	3200	8	13200
DB-80-1400	1400	18	3600	10	13200
DB-80-1500	1500	19	3800	10	15400
DB-80-1600	1600	20	4000	10	15400
DB-80-1700	1700	22	4400	12	17600
注: 订购时，如有下料孔请附台盘图。

型号	油压缸距离 (mm)							边距
	P1	P2	P3	P4	P5	P6	P7	C
DB-80-400	80	120	80					87.5
DB-80-500	90	200	90					62.5
DB-80-600	80	80	160	80	80			75
DB-80-700	90	90	220	90	90			87.5
DB-80-800	80	80	80	200	80	80	80	62.5
DB-80-900	90	90	90	240	90	90	90	75
DB-80-1000	80	80	80	80	240	80	80	87.5
DB-80-1100	90	90	90	90	260	90	90	62.5
DB-80-1200	100	100	100	100	280	100	100	75
DB-80-1300	90	90	90	90	90	280	90	87.5
DB-80-1400	100	100	100	100	100	280	100	62.5
DB-80-1500	90	90	90	90	90	90	300	75
DB-80-1600	100	100	100	100	100	100	280	87.5
DB-80-1700	90	90	90	90	90	90	90	62.5
注: 订购时，如有下料孔请附台盘图。
